氣液增壓器工作原理及氣路連接圖

      初次接觸氣液增壓器產品的人，可能對其工作原理及氣路連接圖等等，都不是很清楚，以至于在選擇上有所疑問。下面且聽玖容小編為你一一解答。
      首先，大家要明白的是氣液增壓器和增壓缸最大的區別在于分體式，氣液增壓器也分為直壓式和預壓式以及油筒分離式的等等，中間用油管連接。玖容小編之前已經分享過相關內容，具體可點擊“氣液增壓器”查看相關內容。
      一、玖容氣液增壓器工作原理：

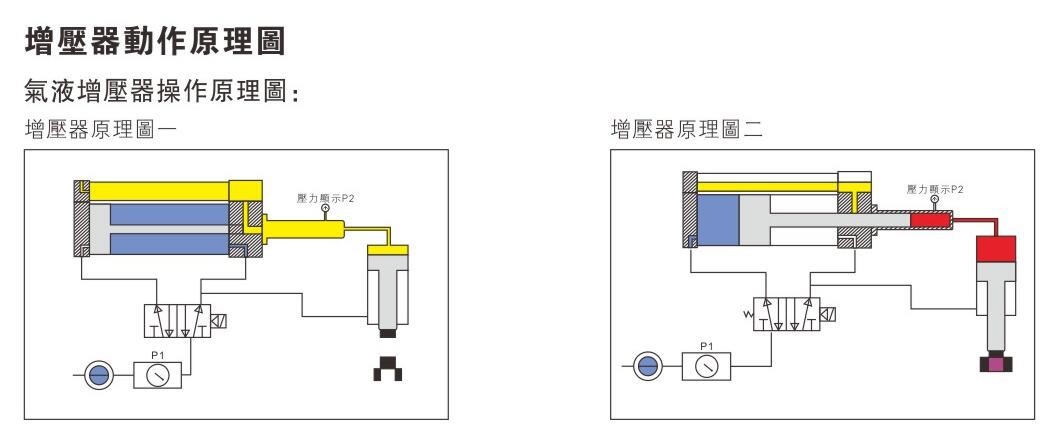

      通過兩個截面積不同的活塞，利用氣源壓力(P1)推動大面積活塞(A1)，由小面積(A2)推動另一端的液壓油，進而使得另一活塞(A3)的活塞桿接觸到工件表面，缸體內液壓油膨脹從而使高壓達到成型的目的，原理如下圖：

      計算公式為：P2=(A1/A2)*P1 F(高壓出力)=P2*A3。
      二、玖容氣液增壓器氣路連接圖：

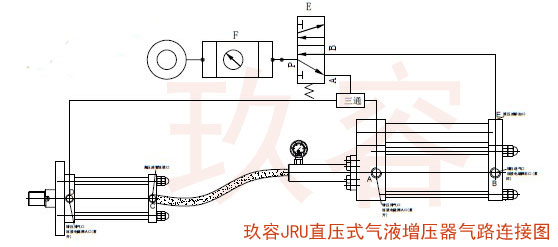

      1、直壓式氣液增壓器氣路連接圖：

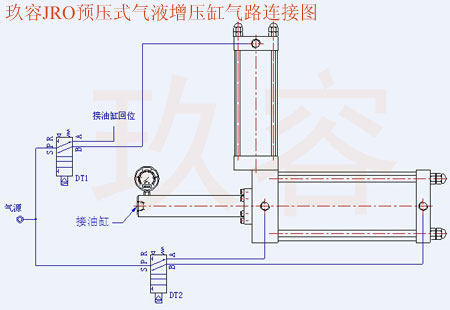

      2、預壓式氣液增壓器氣路連接圖：

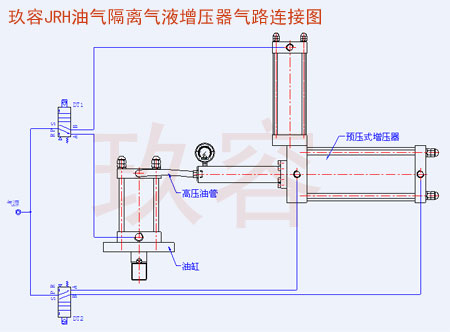

      3、油氣隔離型氣液增壓器氣路連接圖：

以上就是關于玖容氣液增壓器工作原理及氣路連接圖的所有內容，包括但不僅限于。如有更多疑問或相關需求都可點擊右側咨詢窗口免費咨詢。
