氣油增壓缸中蓋為什么有側孔?

氣油增壓缸中蓋上的側孔C

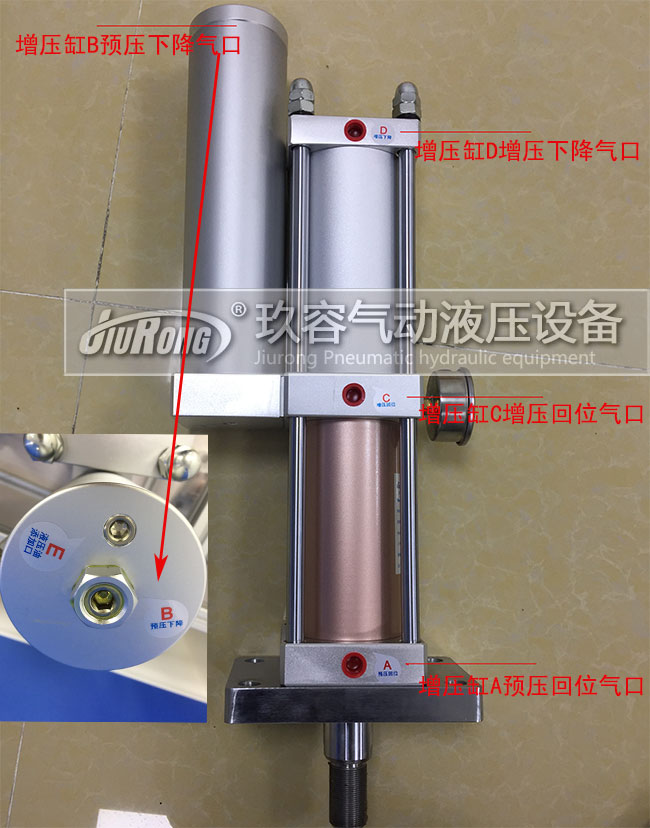

氣油增壓缸（這里默認說的是預壓式氣油增壓缸，直壓型氣油增壓缸只有三個側孔）一般有四個側孔：前蓋的A側孔、中蓋的C側孔、后蓋的D側孔、油筒后蓋的B側孔，這四個側孔都是通氣孔,為標準錐形螺紋孔。

氣油增壓缸中蓋為什么有側孔C?

氣油增壓缸（預壓式氣油增壓缸）有三個工作過程，分別是預壓，增壓、回位，這三個工作是靠氣壓驅動完成，所以需要輸入對應的氣體，需要對應的進氣孔，也就是前蓋的A側孔(預壓回位)、中蓋的C側孔(增壓回位)、后蓋的D側孔(增壓下降)、油筒后蓋的B側孔(預壓下降)。
氣油增壓缸中蓋上的側孔C，我們稱它為C增壓回位通氣孔，說白了就是氣油增壓缸的一個通氣孔，氣體通過此孔輸送到氣油增壓缸內，C氣側孔的作用就是對氣油增壓缸進行增壓回位。
氣油增壓缸C增壓回位氣孔和D增壓下降氣孔分別接兩位五通電磁閥的A、B孔位，氣油增壓缸A預壓回位氣孔和B預壓下降氣孔分別接三位五通電磁閥的A、B孔位，通過PLC控制二個電磁切換來控制四個氣孔的通氣，從而實現那三個工作過程。
