氣液增壓缸接氣方法總結

現在市面上比較多的氣液增壓缸接氣方法有些單一，小編今天就說一說比較全面（預壓式和直壓式）些的接氣辦法。

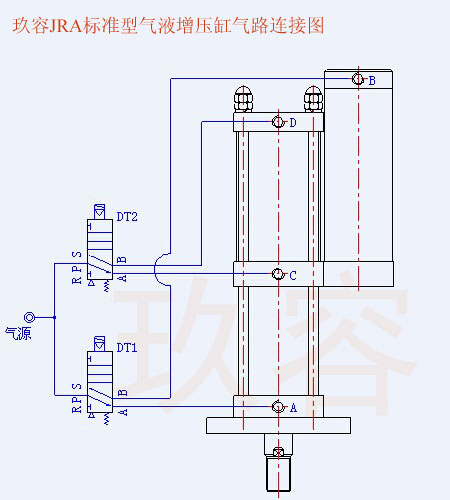

一、JRA標準型（預壓式）氣液增壓缸接氣辦法

1.經過過濾的空氣氣源，接上一個三通接頭，兩邊分別接上兩個電磁閥。

2.兩個電磁閥都為五通，就有五個孔位，上排為兩個孔位，下排為三個孔位。

3.下排三孔位的中間孔位是進氣口為P點，從接氣源的三通上接一個在P點，左右兩邊可接上消聲器，用來減小排氣的噪音。

4.上排的兩個氣口為循環氣口，用來連接氣液增壓缸的氣口的，好的品牌電磁閥都會在這兩個口下面標上A和B，兩個電磁閥就有兩個A和B。

5.三位五通的電磁閥A孔口和B孔口接在氣液增壓缸的A氣口和B氣口上 ，A接A，B接B；兩位五通的A接C，B接D。

二、JRE直壓式氣液增壓缸接氣辦法及動作

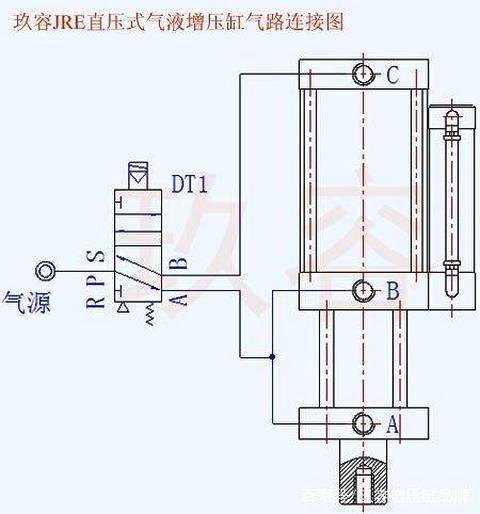

1、JRE直壓式氣液增壓缸氣路連接圖

直壓式氣液增壓缸只有一段行程，全部行程均為高壓力行程；且行程較短一般僅約5-20mm之高壓力行程；所以此類產品一般用于短行程場合。

注：以上資料均是來自玖容，如轉載請告知作者。
