20T氣動增壓缸有多長?

氣動增壓缸外觀尺寸大小，是由眾多參數決定的。比如款型、缸徑大小、總行程大小，出力噸位等。

20T氣動增壓缸有多長?玖容:這與氣動增壓缸的款型以及總行程S的大小有關。

不同款型的20T氣動增壓缸長度有所不同，下面以JRA標準型氣動增壓缸為例說明20T氣動增壓缸有多長?

從上面的JRA標準型氣動增壓缸外觀尺寸圖可以看出：氣動增壓缸的長度＝J＋H＋S＋(Q＋S)＝J＋H＋Q＋2S。

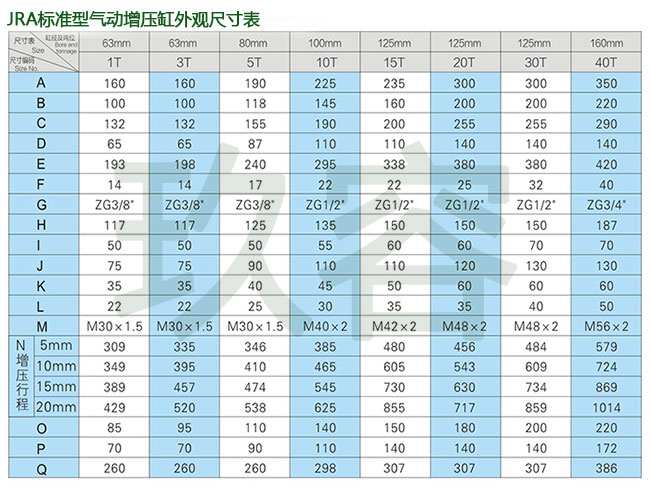

從上面的JRA標準型氣動增壓缸安裝尺寸表可以看出：J=120mm,H=150mm,Q=307mm，所以20T氣動增壓缸的長度＝120mm＋150mm＋307mm＋2S=577mm＋2S。

總行程S的大小=預壓行程＋增壓行程，一般為50mm、100mm、150mm、200mm、250mm、300mm、350mm、400mm......等。

當總行程S為400時，20T氣動增壓缸的長度＝577mm＋2×400mm＝1377mm。
